概述
是一种泵保护装置，常与再循环最小流量调节阀配合使用。它自动对离心泵（尤其输送热水介质）在低负荷运行时泵体内可能出现的部分气蚀损害和不稳定进行保护。一旦泵流量低于预设流量，旁路完全打开以确保泵所需最小流量。即使主路完全关闭，即主路流量为零，最小流量也可以通过旁路进行自动循环。压力通过旁路中的集成多级节流减压阀降低。该系列有较大口径的旁路，。 此阀用于较大的旁路流量，压差最大至4MPa，具体选择由工厂确定。
特点
· 结构简单、运行可靠稳定，只有少量运动部件。
· 容易安装，可垂直或水平的安装在泵的压力出口处。
· 旁路流量大，最大至主流量60%，KV值可调整。
· 旁路最大工作压差至4MPa。可以选择增加旁路止回功能。
· 可适用水、油、甲醇等其他液体介质。工作温度从-196℃到+300℃。
尺寸压力范围
阀体类型 | 三通铸造止回阀 |
公称通径 | DN50-DN250 |
公称压力 | PN40-PN420 |
连接方式 | 法兰，焊接 |
材质 | A105+304 |
型号编制
ZH | 公称通径 | 公称压力 | 阀体材质 | 结构形式 |
三通止回阀 | DN150=150 | PN260=260 | A105 默认 其他单独标注 | V=垂直安装 默认 H=水平安装 |
| 例如：ZH100-26,阀门为三通止回阀，口径DN100,压力26MPa，材质A105,垂直安装。 |

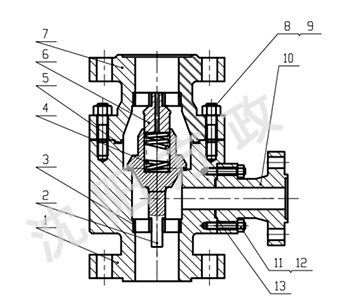

总装图
零件与尺寸
序号 |                名 称
| 材 料 | 序号 |             名 称
| 材 料 |
|
|
1 | 阀体 | A105 | 8 | 螺母 | 8级 |
2 | 直通阀芯 | 2Cr13 | 9 | 螺栓 | 8.8级 |
3 | 导向环 | 2Cr13 | 10 | 旁路阀体 | A105 |
4 | 弹簧 | 60Si2MnA | 11 | 螺母 | 8级 |
5 | 金属缠绕垫 | 304+石墨 | 12 | 螺栓 | 8.8级 |
6 | 导向套 | 2Cr13 | 13 | 带内环型缠绕垫片 | 304+石墨 |
7 | 阀盖 | A105 |
|
|
|
由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系方政阀门技术部门，以得到最新的产品资料。我们也可按照您的要求定做尺寸的阀门。
